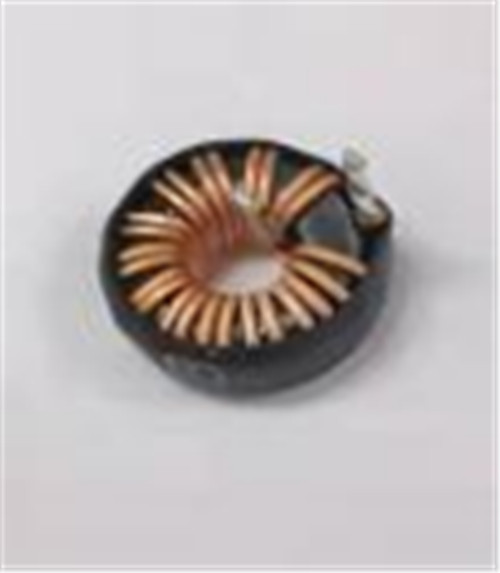

フラット銅コイル ハイパワー インダクタ 電気チョーク トロイダル インダクタ
1. モデル番号: MT044125-100M-2P-P5-WTX
2. サイズ: 以下の詳細を参照してください。
| お客様 | モデル番号。 | MT044125-100M-2P-P5-WTX | リビジョン | A/1 | ||
| ファイル番号 | 部品番号 | 日付 | 2022.05.18 | |||

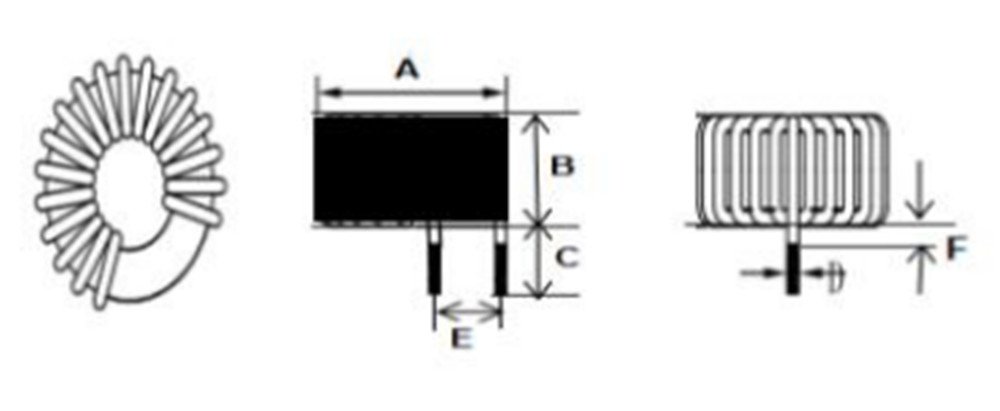

| 1.製品寸法 | 単位:mm | |||||
 | A | 14.5最大 | ||||
| B | 7.5最大 | |||||
| C | 5.0±1.0 | |||||
| D | 1.5最大 | |||||
| E | 5.0REF | |||||
| F | 1.5最大 | |||||
2. 電気的要件
| パラメータ | 仕様 | 状態 | 試験装置 |
| L(uH) | 10μH±20% | 1KHz/0.3V | マイクロテスト 6377 |
| DCR(mΩ) | 10mΩMAX | 25℃の場合 | TH2512A |
| 私は座りました(A) | 3A TYP L0A* 70% | 1KHz/0.3V | マイクロテスト 6377+6220 |
3. 材質一覧
| アイテム | 材料 | サプライヤー |
| 芯 | T 044125 | ウェイ・ヤン |
| ワイヤー | 2UEW/155 0.6*2P*12.5Ts 参照 | タイイー |
| 半田 | TIN-Sn99.95 | 銭道 |
| チューブ | Φ13×6mm | ジン・イーシン |
| 選別 | アイテム | A | B | C | D | E | F | |||
| 製品と寸法 | スペック | 14.5最大 | 7.5最大 | 5.0±1.0 | 1.5最大 | 5.0REF | 1.5最大 | |||
| 1 | 14.24 | 5.96 | 4.95 | 1.24 | 4.92 | 0.86 | ||||
| 2 | 14.40 | 5.98 | 5.02 | 1.26 | 5.02 | 0.9 | ||||
| 3 | 14.36 | 5.86 | 4.98 | 1.23 | 4.95 | 0.84 | ||||
| 4 | 14.21 | 5.90 | 5.11 | 1.20 | 4.97 | 0.83 | ||||
| 5 | 14.39 | 5.92 | 5.09 | 1.25 | 5.06 | 0.91 | ||||
| X | 14.32 | 5.92 | 5.03 | 1.24 | 4.98 | 0.87 | ||||
| R | 0.19 | 0.12 | 0.16 | 0.06 | 0.14 | 0.08 | ||||
| 電気と要件 NTS | アイテム | L(μH) | DCR(mΩ) | 私は座りました(A) | DCバイアス | 形： | ||||
| スペック | 10μH±20% | 10mΩMAX | 3A TYP L0A* 70% |  | ||||||
応用
1.デジタル製品：デジタルカメラETC
2.家電製品:洗濯機、エアコン、コーヒーメーカーなど
3. セキュリティ製品：カメラ、音声録音機器、赤外線機器など
4.電源：スイッチング電源、UPS ETC
5.照明産業: LEDドライバー
6.自動車電子機器: ナビゲーター、データレコーダー、車の充電器など
7.おもちゃ: 電動おもちゃ、リモコンなど
8.モーター
特徴
5年保証
大電流 大電力 高効率
低い温度上昇
安定したパフォーマンス
梱包の詳細
1. EPEフォーム+輸出カートン、またはプラスチックトレイ+輸出カートン40個/トレイ、280個/バンドル、1バンドル = 280個/ctn
2. カスタマイズされたパッケージが利用可能です。
取引条件
1.お支払い:
1) T/T 30% 前払い、バランスのとれた 70% は発送前に支払われます。
2) 信用状。
2.積み込み港：深センまたは香港港。
3. 割引: 注文数量に基づいて提供されます。
4.納期：注文数量に応じて7〜30日。
出荷
DHL、UPS、FEDEX、SF、EMS、TNTで商品を発送します。
サンプルのリードタイムは約3〜7日です
注文のリードタイムは約20〜30日です。
（在庫がある場合はご入金確認後すぐに発送可能です。）
よくある質問
トロイダルチョークインダクタ、コモンモードチョーク、PFCチョーク、カレントトランス（電流センサー）、空芯コイル、フィルターなど。
いいえ、私たちはのみバッチ生産需要のある工場をサポートします。
問題解決のお手伝いをさせていただきます。個々のアイテムとボード全体のデータシートに関する詳細情報が必要です
ビジネスライセンス、ISO、SGS、RoHS 証明書、輸出書類など、お金や物品を安全に保つために必要なものはすべて入手できます。
銀行口座が望ましいです。Western Union、PayPal、またはその他の方法も利用できます。
当社の企業文化は、製品の品質に生涯にわたって責任を負うというものです。
高品質の輸出用梱包カートンと保護梱包方法により、商品を安全にお客様のお手元にお届けします。当社には航空、海上、トラック輸送を問わず、10年以上の梱包経験があります。また、何か問題があった場合には、配送保険をお勧めします。
